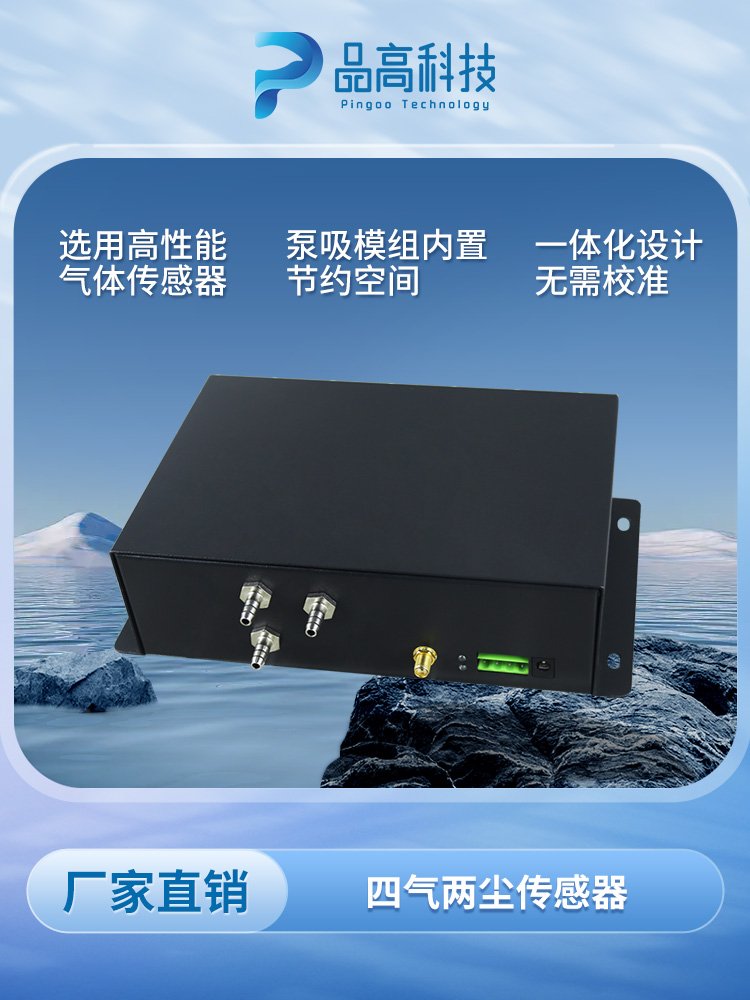

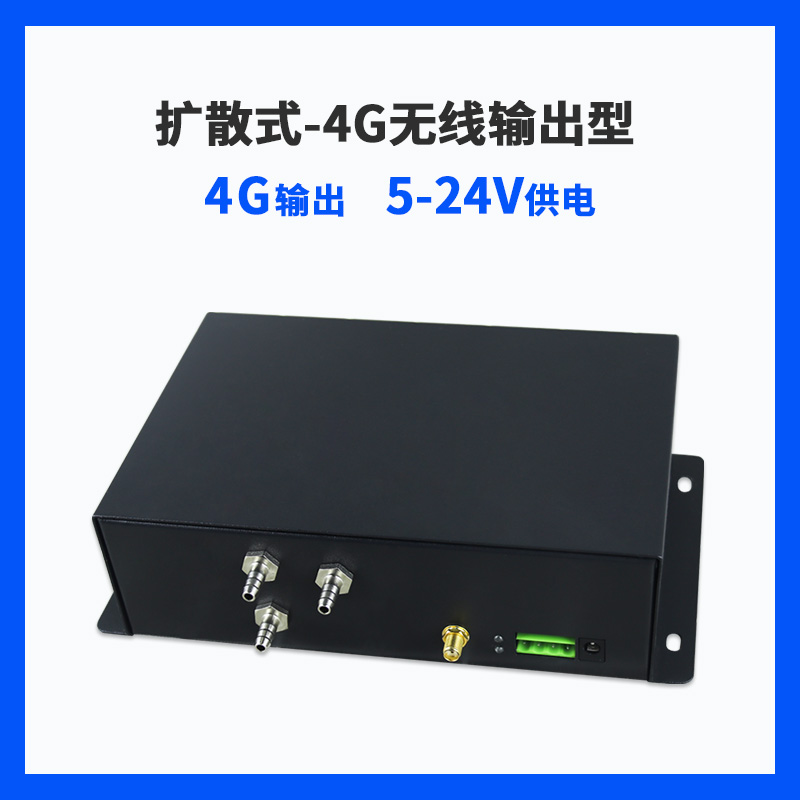

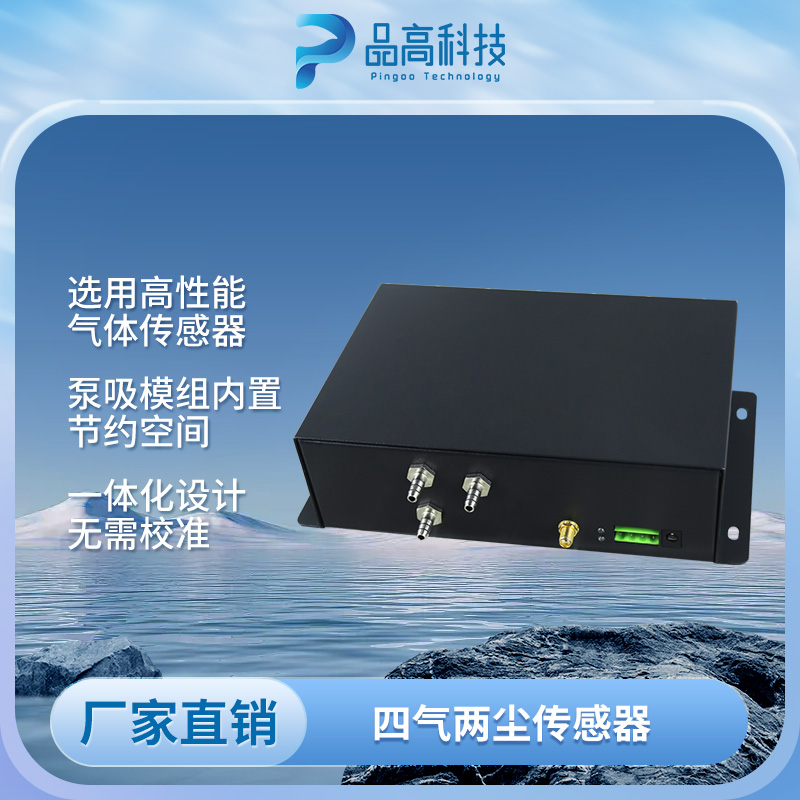

PG-310BX-S泵吸式四气两尘传感器

两尘四气说明书

一、产品简介

1.1 产品概述

两尘四气大气环境检测模块是根据环境部门发布的气体传感器相关标准研制的，以环境中不同气体含量为基础，采用电化学工作原理的采集探头数据，针对不同环境企事业单位需求，在线监大气环境检测模块监测系统数据平台。用户可根据自身需求对空气质量环境监测系统所测量的各参数进行增减。常规 参数的四气（一氧化碳、二氧化硫、二氧化氮、臭氧）、两尘（PM10、PM2.5）。能满足环境监测领域各级国控、省控及市控污染源在线监测的要求。

1.2 产品特点

- 质量好，价格低，适合网格化，批量化推广。

- 采用先进微处理器工艺，数据稳定，通信稳定

- 气体传感器，性能稳定、分辨率高、检测精度达到ppb级。

- 产品参数可根据客户要求灵活订制，还可以选配LED大屏显示。

1.3 技术参数

供电电压：12-24V

检测方式：扩散式

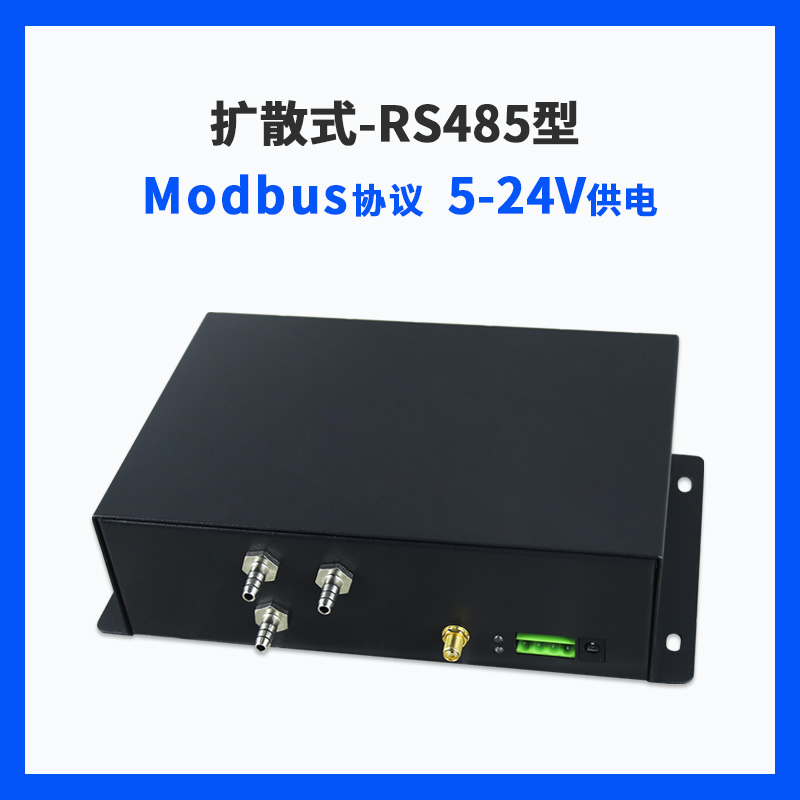

通讯方式：485-modbus rtu

工作温度：-20~60℃

工作湿度：≤ 95% RH

保 存 温 度：-40℃ ~ 80℃

工作精度：±2%FS

气体名称

推荐量程

检测精度

分辨率

检测原理

PM2.5颗粒物

0-999ug/m3

士10%FS

lug /m3

激光

Pm10颗粒物

0-1999ug/m3

士10%FS

lug/m3

激光

Co一氧化碳

0-50PPM

1.0士0.15(uA/ppm)

0.02PPM

电化学

So2二氧化硫

0-1PPM

1.2士0.3(uA/ppm)

0.001PPM

电化学

NO2二氧化氮

0-1PPM

1.2士0.3(uA/ppm)

0.001PPM

电化学

03臭氧

0-1PPM

1.2士0.3(uA/ppm)

0.001PPM

电化学

备注:其他参数咨询销售人员

二、安装说明

2.1 安装前检查

设备清单：

- 泵吸式粉尘气体传感器1台

- 气体传感器过滤芯1个

- 合格证、保修卡、说明书各一份

2.2 接线说明

[图片]

气路连接

[图片]

工作指示灯

[图片]

2.3 安装说明

[图片]

[图片]

[图片]

注意事项

气体检测环境下的温度、湿度、气压、情况是否确定在检测仪的正常检测范围下，否则需要安装预处理系统，才能正常使用。根据使用环境气体浓度选择合适的量程、分辨率看是否满意要求。

1）传感器管脚必须通过PCB插座（插座别称：插孔、铜帽、铜柱）连接；直接对传感器管脚进行焊接将损坏传感器；不允许将插座先套在传感器管脚上之后再焊接至PCB板上，否则传感器将遭损坏；管脚禁止弯曲。

1. 传感器应避免接触有机溶剂，包括酒精、涂料、油类及高浓度的气体；也包括硅胶、环氧树脂及其它胶粘剂，这些物质散发出很浓的气体。要避免接近或接触香水、空气清新剂等，这些都含有可挥发的溶剂，喷出时浓度可达上万ppm，传感器一旦接触到肯定受损。操作者手上涂有护肤霜、雪花膏等也会有影响，这些东西都会散发出浓烈的芳香的气体，所以操作者的手一定要洁净，严格的话要求带手套进行。

3）电化学传感器不适宜长期应用于含有腐蚀性气体的环境中，腐蚀性气体会逐渐损害传感器。此条也适用于客户的报警器本身。

4）传感器不允许热插拔，必须将报警器关闭电源后再进行插拔，否则可能损坏传感器，或出现不正常现象。

三、Modbus通讯协议

3.1 通讯基本参数

数据位

8位

奇偶校验位

无

停止位
