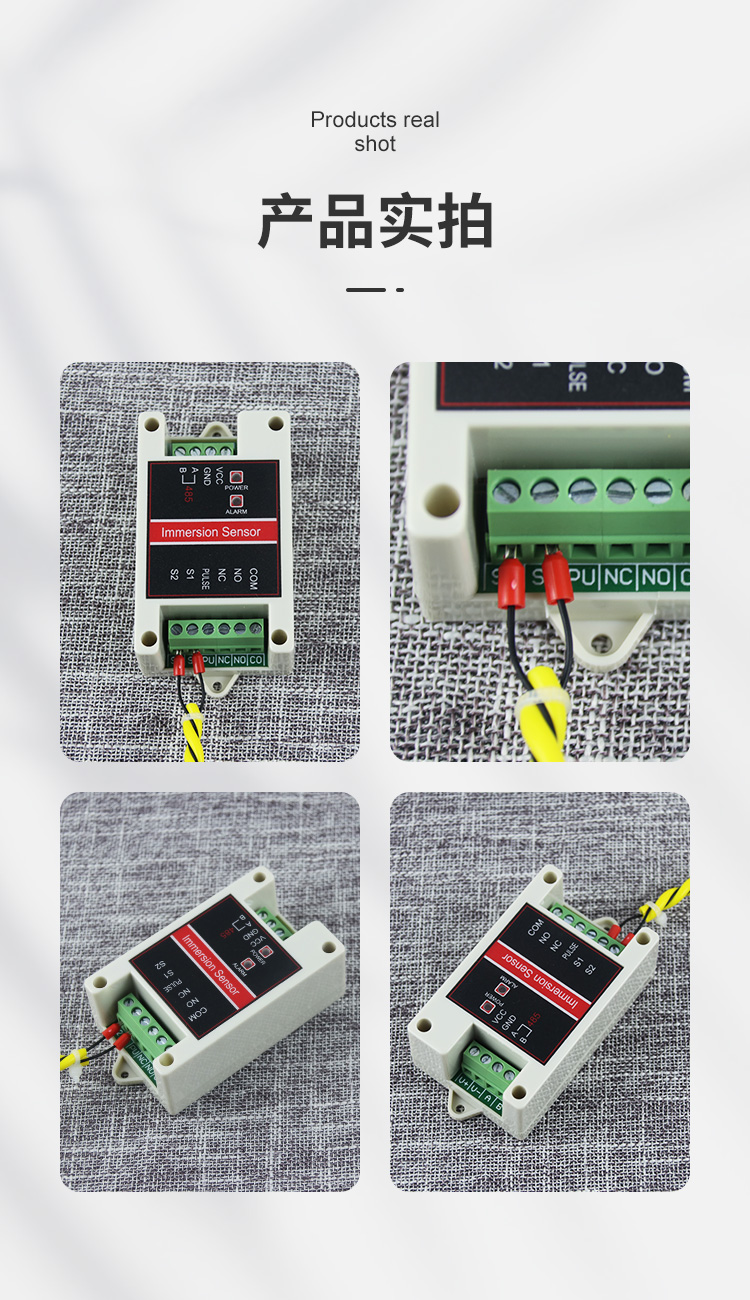

PG-210SJ水浸传感器

一、产品简介

1.1.产品概述

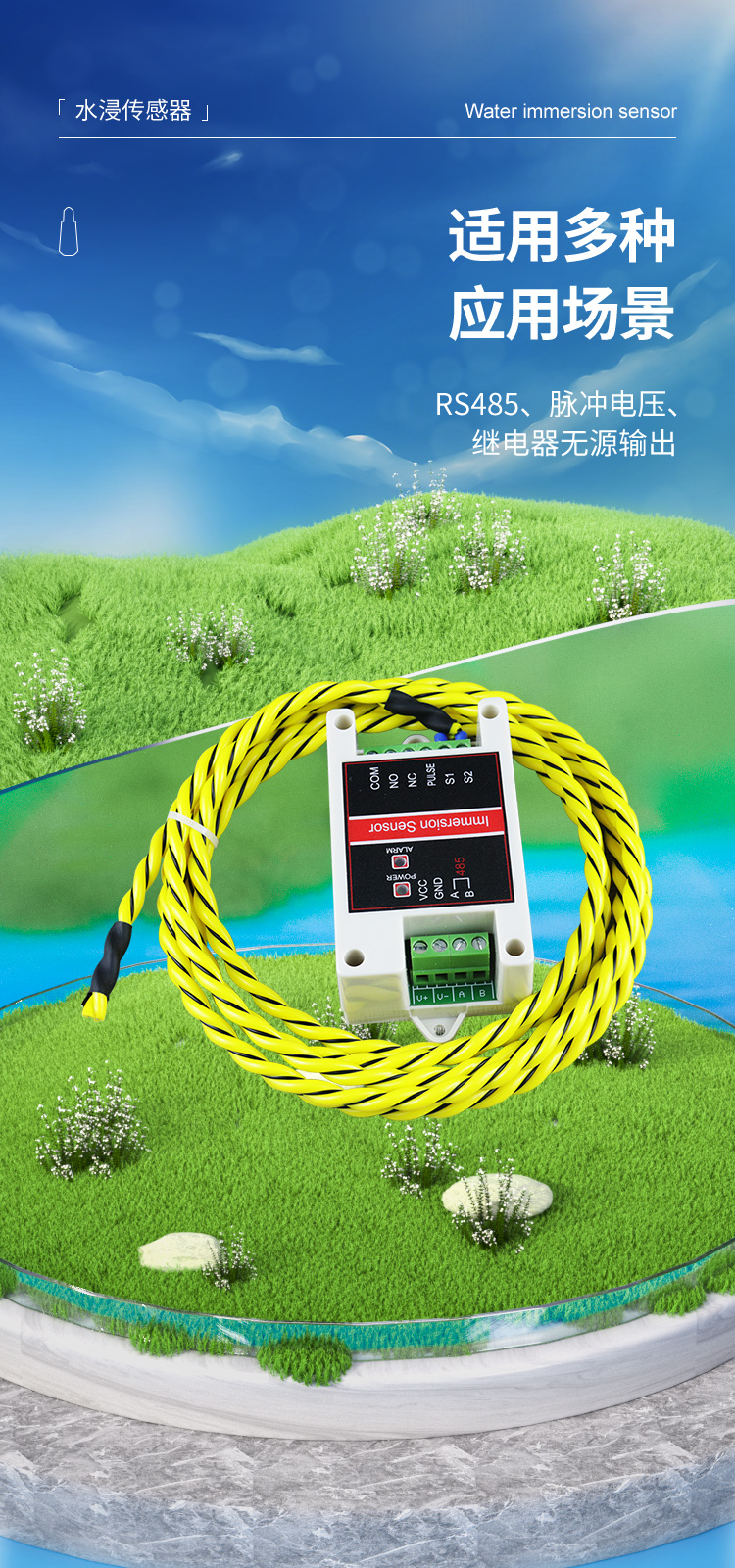

水浸传感器是一款智能化液体泄漏检测设备，其输出信号包含继电器信号、485信号和脉冲信号。不需要外加转换模块就可以轻松的与各种监控系统相整合，实现远程报警及远程设备的控制。检测到液体后，控制器立即启动继电器，输出常开常闭无源信号，可与其它集成采集主机联网使用。该产品采用标准的modbus通信，方便与监控系统集成。适用于检测机房基站、仓库、图书馆、博物馆和工业现场等重要场所的实时泄漏检测，更加可用于空气处理装置、冷冻机组、液体容器、泵槽等需要监测泄漏的设备。

1.2.功能特点

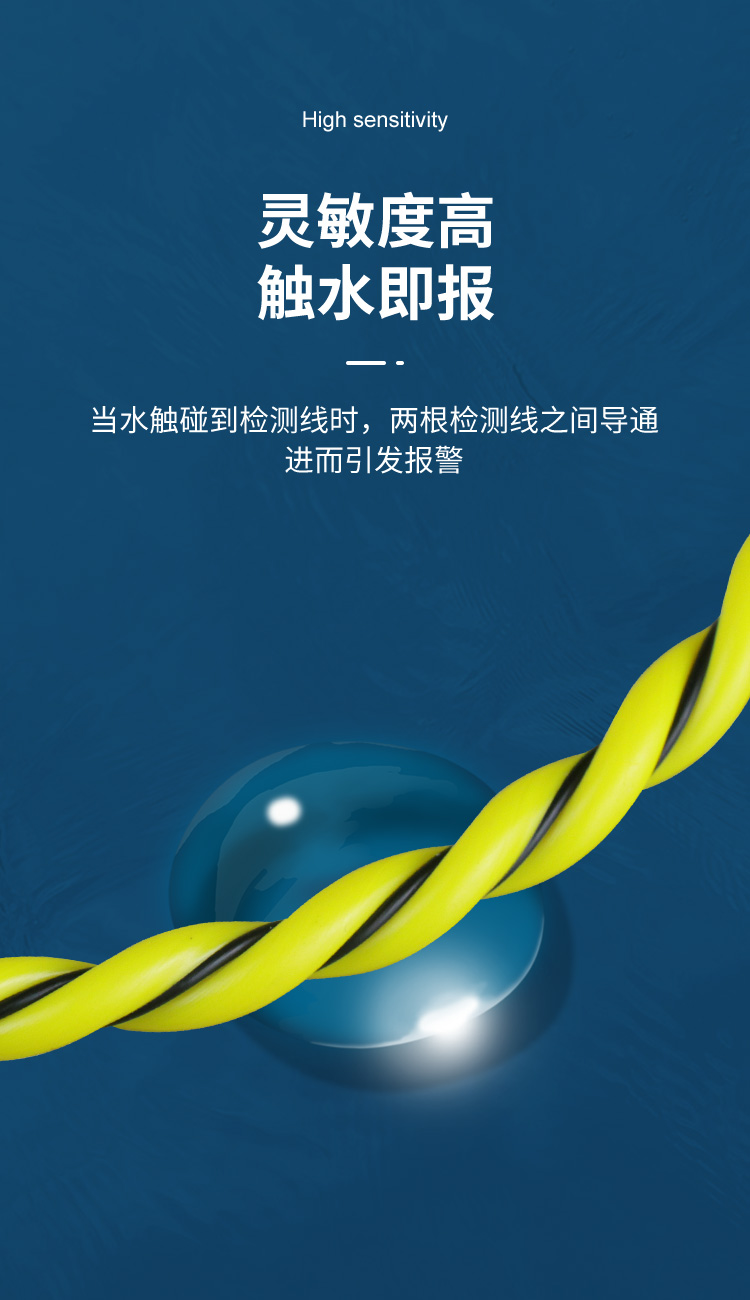

- 灵敏度高，触水即报警

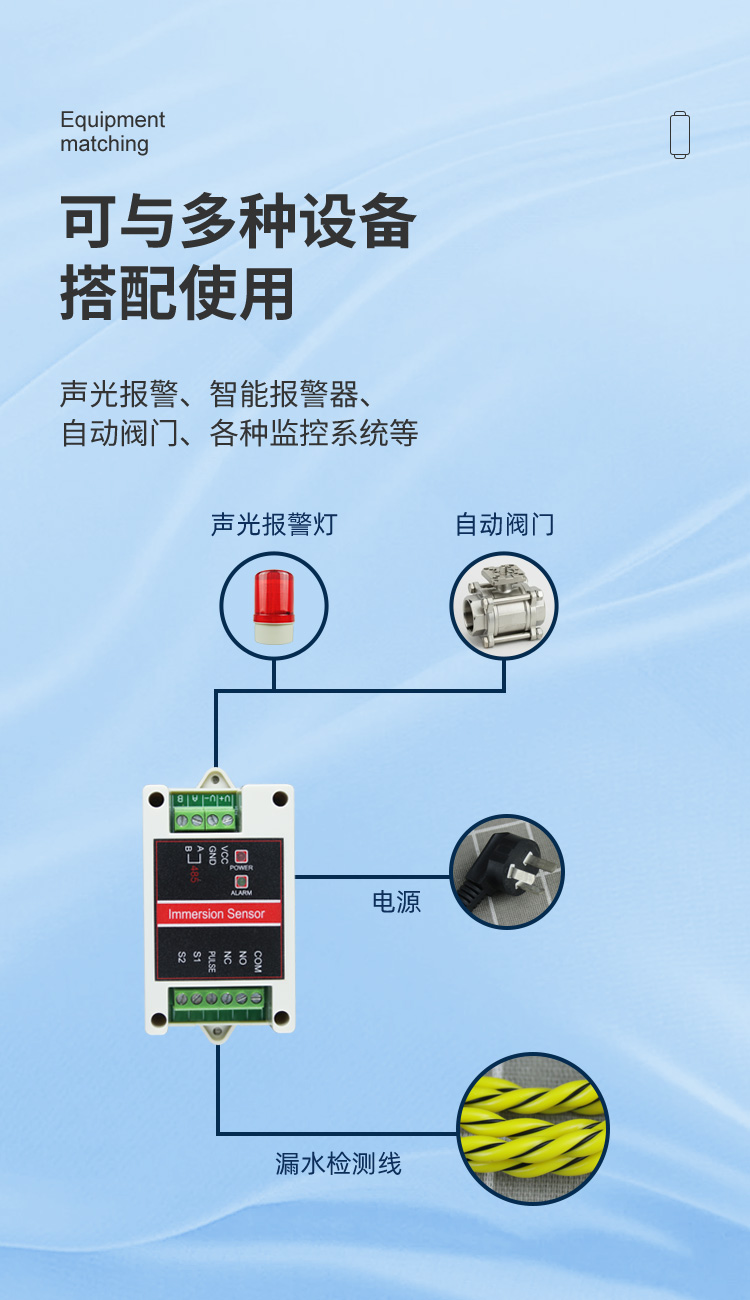

- 可联动多种设备组合使用

- 支持4G信号传输，上传至云平台

- 开关量信号输出，客户可根据实际应用选择

- 导轨式安装，简单便捷

- 防静电，防浪涌，保证设备安全稳定运行

- 检测线螺旋式设计，使漏水检测线保持紧凑状态

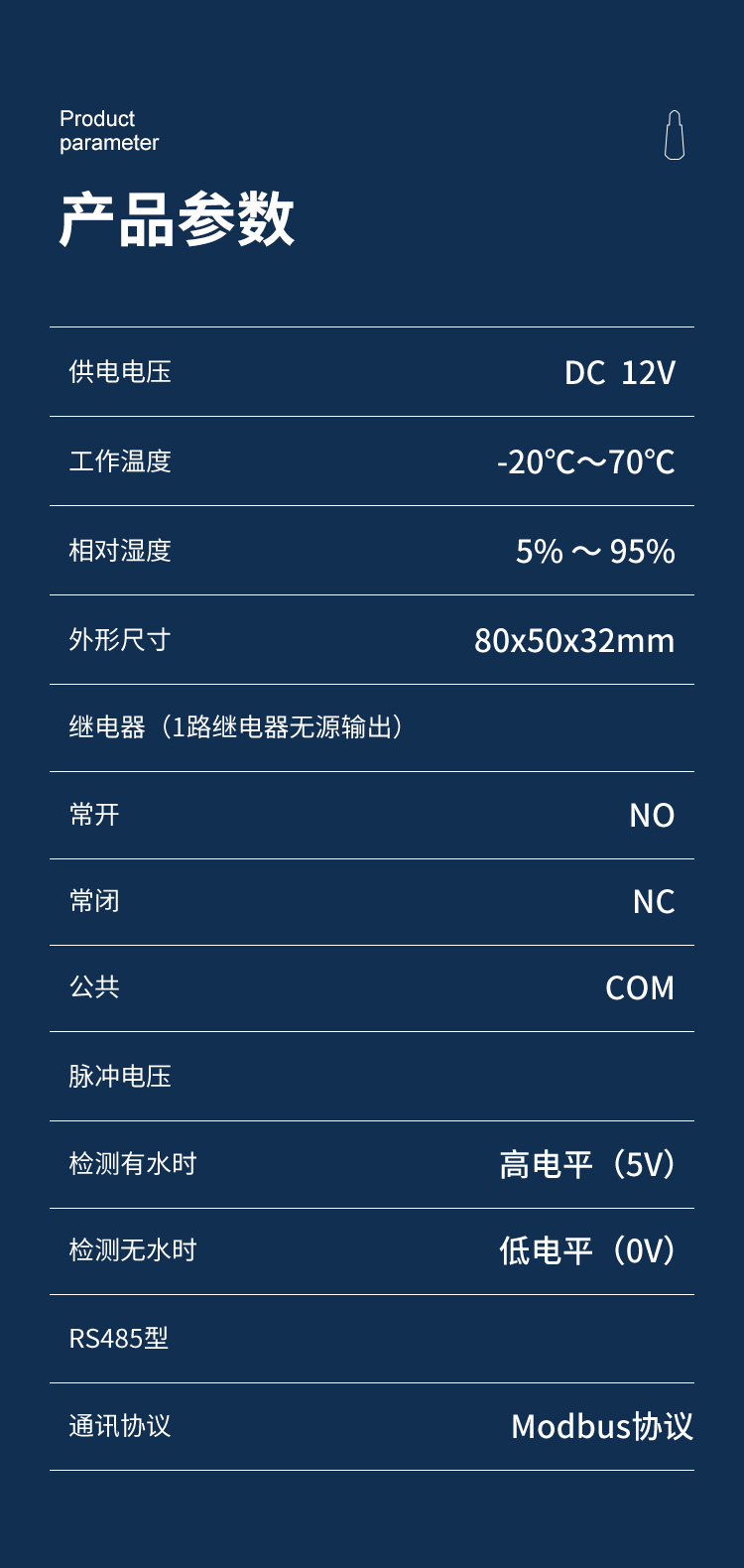

1.3.产品参数

⊙供电：DV12V

⊙工作温度 -20℃～70℃

⊙相对湿度 5% ～ 95%

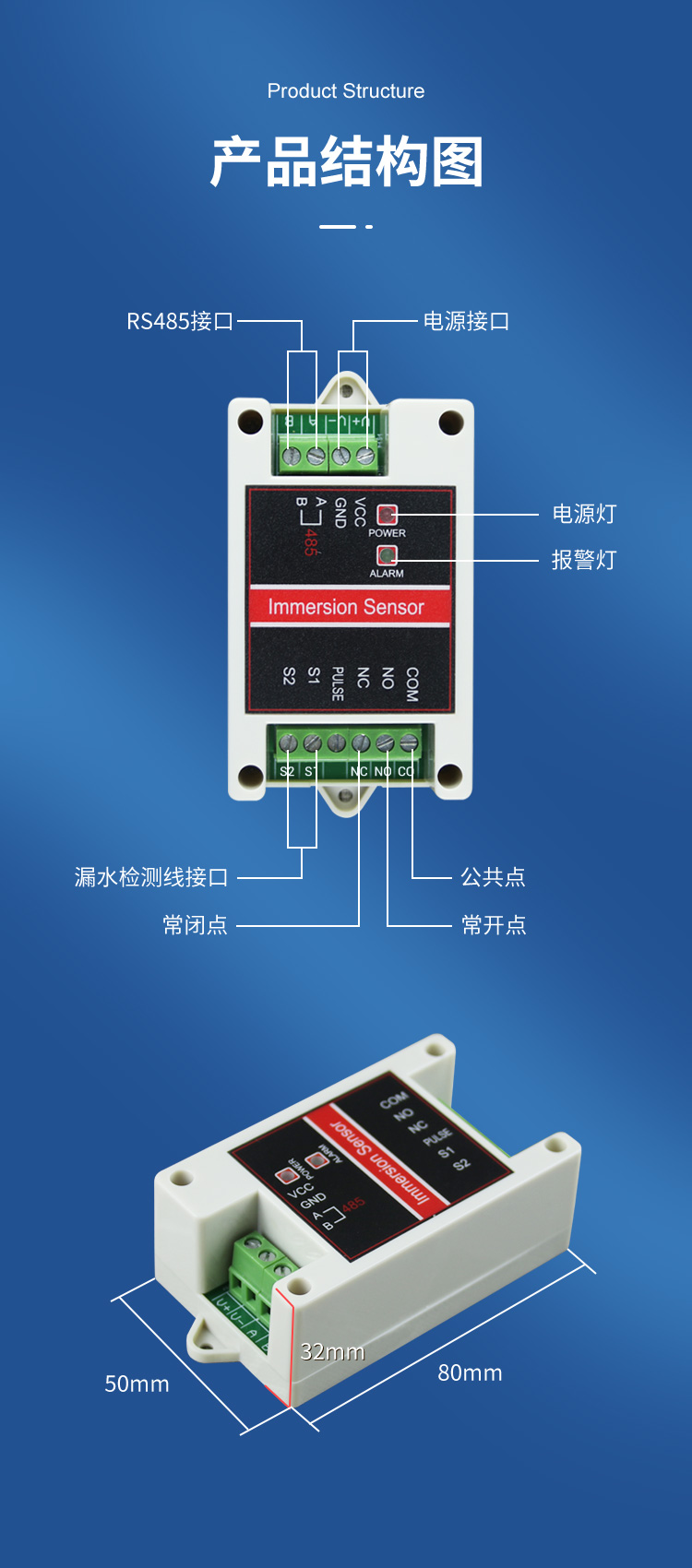

⊙外形尺寸 80*50*32mm

★继电器

1路继电器无源输出

⊙常开（NO）

⊙常闭（NC）

⊙公共（COM）

★脉冲电压

⊙检测有水时，高电平（5V）

⊙检测无水时，低电平（0V）

★RS485型

⊙通讯协议：Modbus协议

485 信号线接线时注意 A\B 两条线不能接反，总线上多台设备间地址不能冲突。

[图片]

二、安装说明

2.1. 安装前检查

列表清单：

⊙传感器设备一台；

⊙ USB转485线（选配）；

⊙合格证，保修卡，说明书各一份；

2.2.安装说明

1. 螺丝固定：先在安装地点打入膨胀螺栓，然后螺栓穿过安装孔，最后拧紧固定；

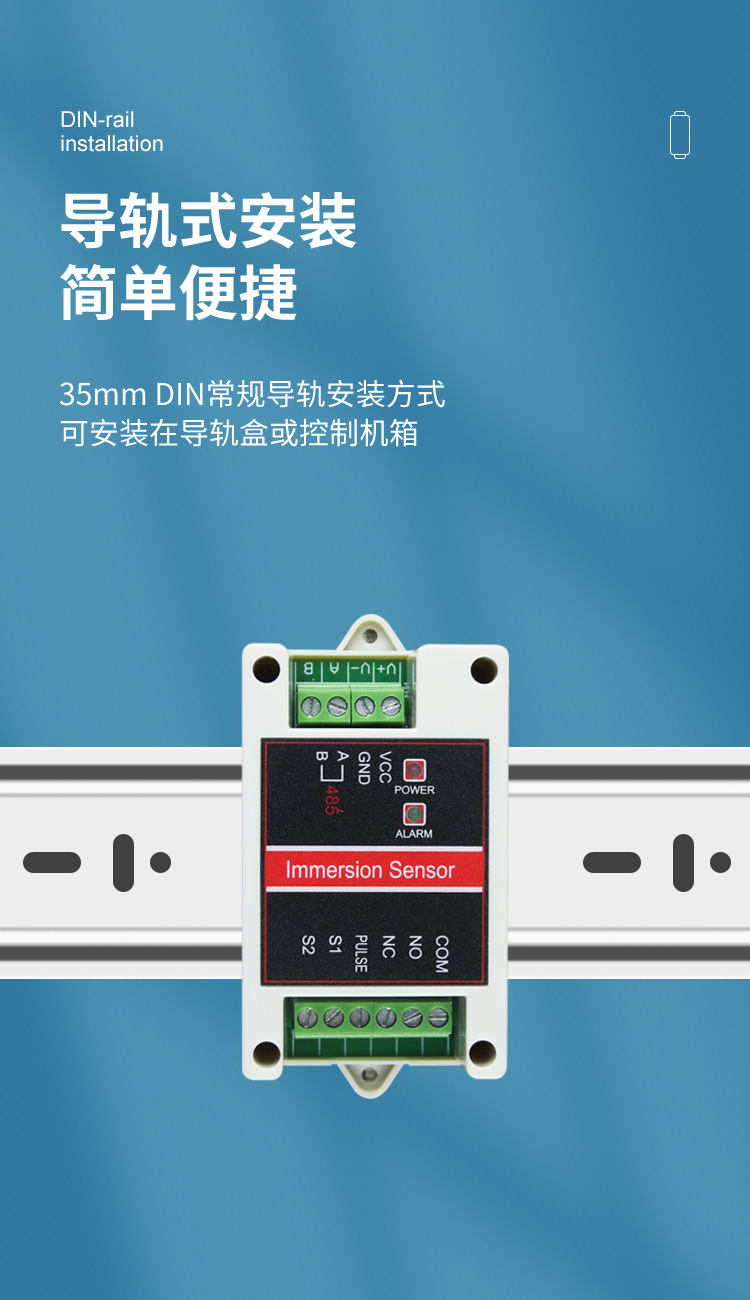

2. 导轨式安装：直接将传感器卡入导轨卡槽内即可。

[图片]

2.3.接线说明

线色

说明

红色

电源正

黑色

电源负

黄色

RS485-A

绿色

RS485-Ｂ

三、参数设置

3.1 参数配置使用说明

①、选择正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。

[图片]

②、单独只接一台设备并上电，使用485串口调试相关工具测试，端口号与电脑COM端口号一致，默认波特率为9600bit/s，默认地址为0x0002.

③、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态。

④、如果测试不成功，请重新检查设备接线及485驱动安装情况。

四、MODBUS通讯协议

4.1.通讯参数默认值为

起始位

1位

停止位

1位

校验码

无

数据位

8位

波特率

9600bit

⊙Modbus 寄存器

参数名称

寄存器地址

参数类型

Modbus

功能号

参数范围及说明

默认值

水浸状态值

0x0000

INT16,只读

0x03/读

00：正常

01：报警

无

Modbus从机地址

0x1000

INT16,读写

0x03/读

0x16/写

0-255

2

4.2.通讯示例及说明

1、举例：读寄存器0x0000H，即水浸状态的测量值

请求：02 03 00 00 00 01 84 39（8个字节）

设备地址

1字节

0
