PG-110W土壤温度传感器

PG-110W土壤温度传感器

一、产品介绍

1.1产品概述

土壤温度传感器是一款高精度、高灵敏度的测量土壤温度的传感器。其工作原理是通过高精度的数字温度芯片读取温度值。变送器内部有信号采集，漂零，温度补偿功能。本传感器适用于气象、环境、农业、林业、水利、电力等需要测量土壤温度的领域。

1.2产品特点

- 测量精度高，响应速度快、互换性好；

- 安装方便，操作简单；

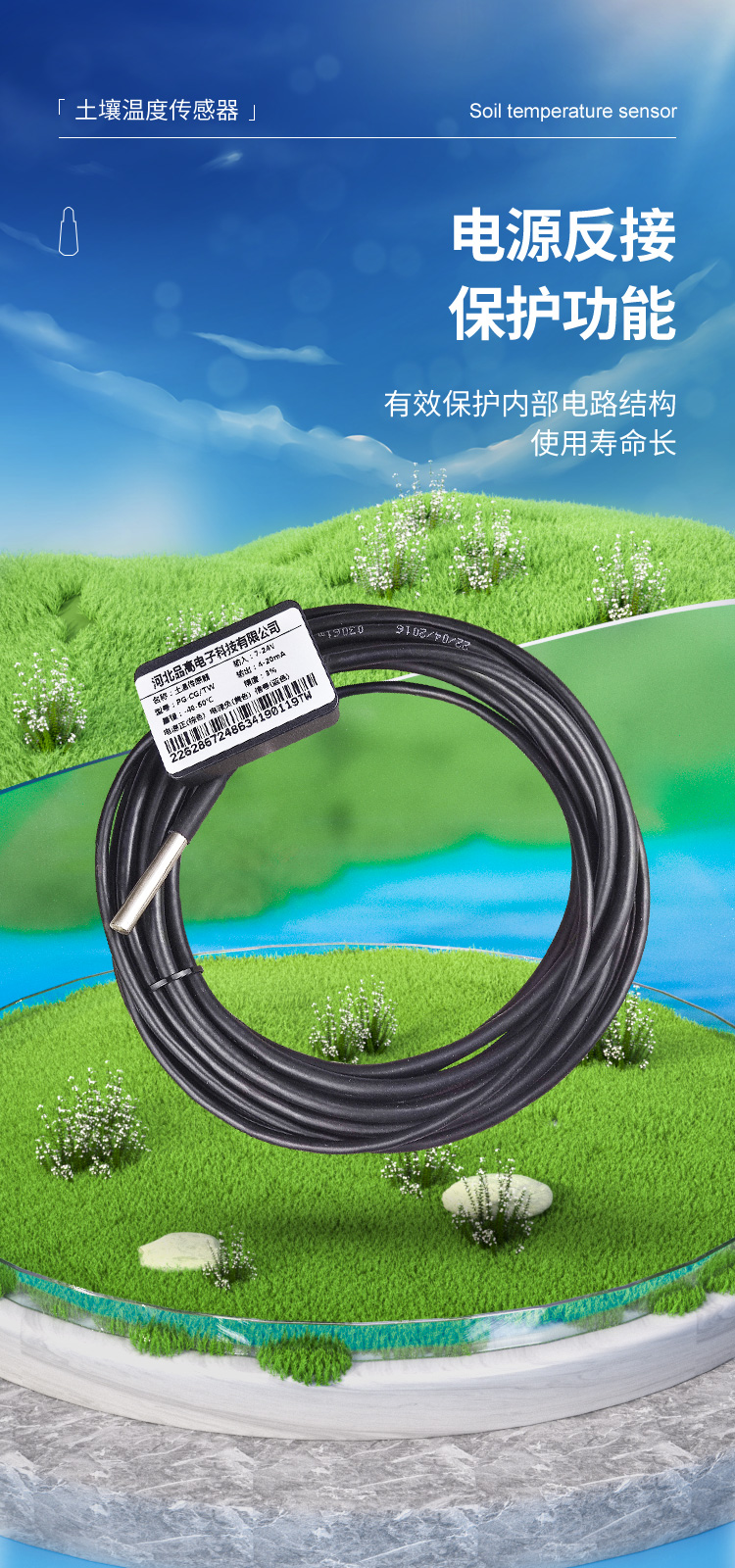

- 具备电源反接保护功能；

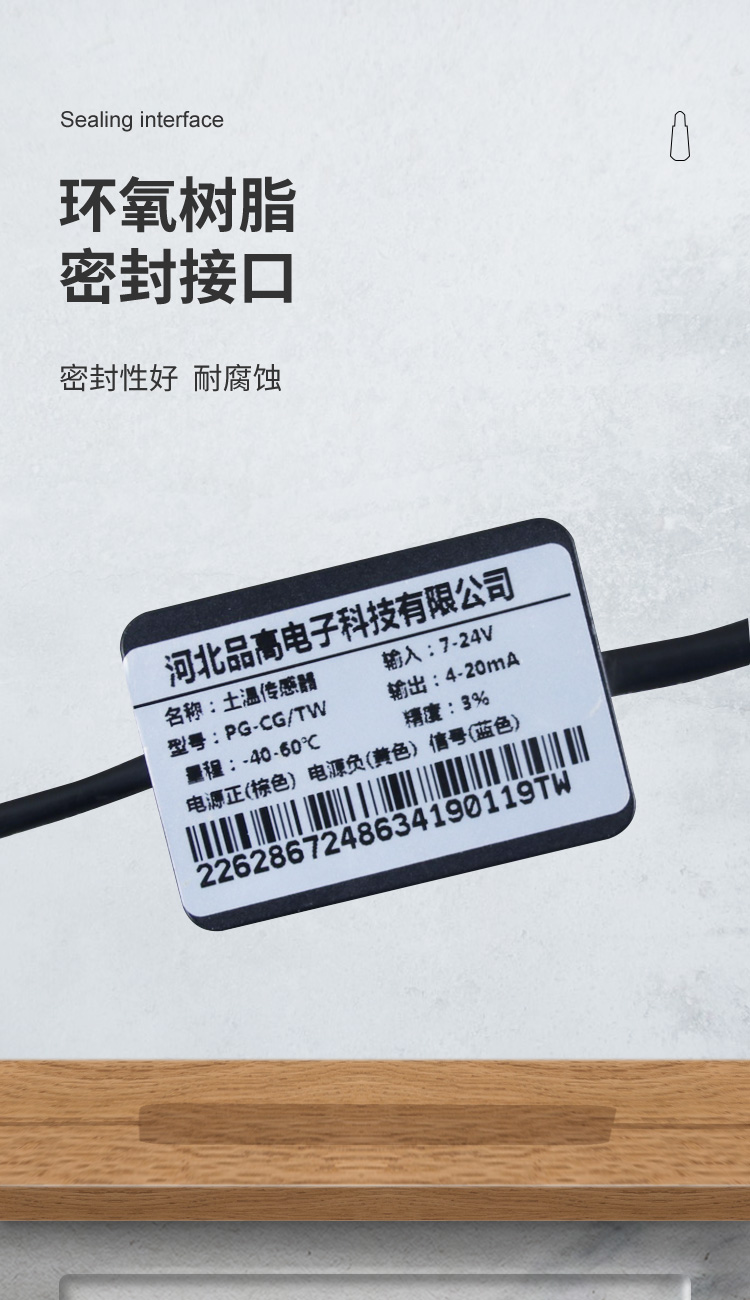

- 环氧树脂浇筑，耐腐蚀；

- IP68防护等级，防水防腐，可长期埋在土壤里；

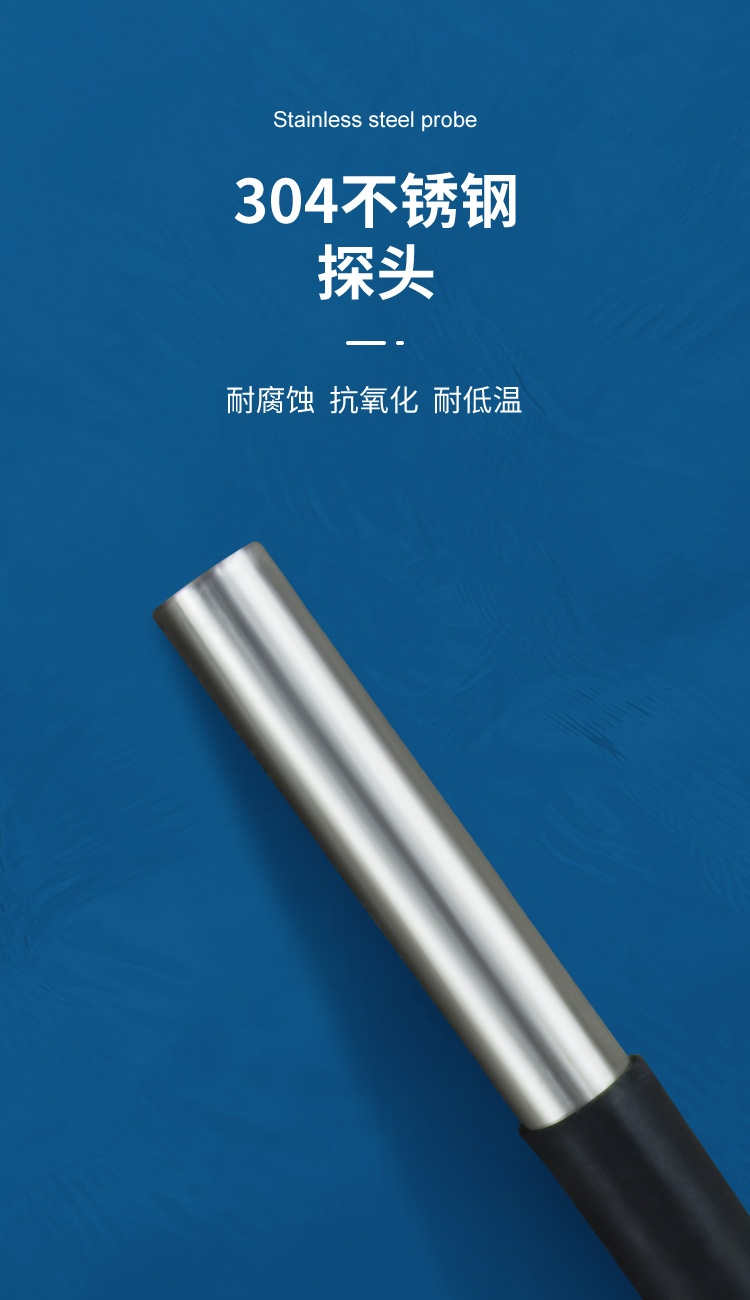

- 采用304不锈钢探头，耐腐蚀，抗氧化，耐低温；

- 带有自动温度补偿功能，减少内部温度对测量结果的影响；

- 支持4G无线上传云平台，可以从手机或电脑端远程监控。

1.3产品使用意义

- 通过精准监测土壤温度，为农作物的种植提供重要的科学依据；

- 准确了解土壤墒情信息，掌握土壤的性状。能够更好对田间进行管理调控，实现耕地的可持续发展；

- 科学指导农作物种植生产环境，及时调节环境温度，提高现代化农作物种植的产量和品质。

二、产品参数

2.1技术参数

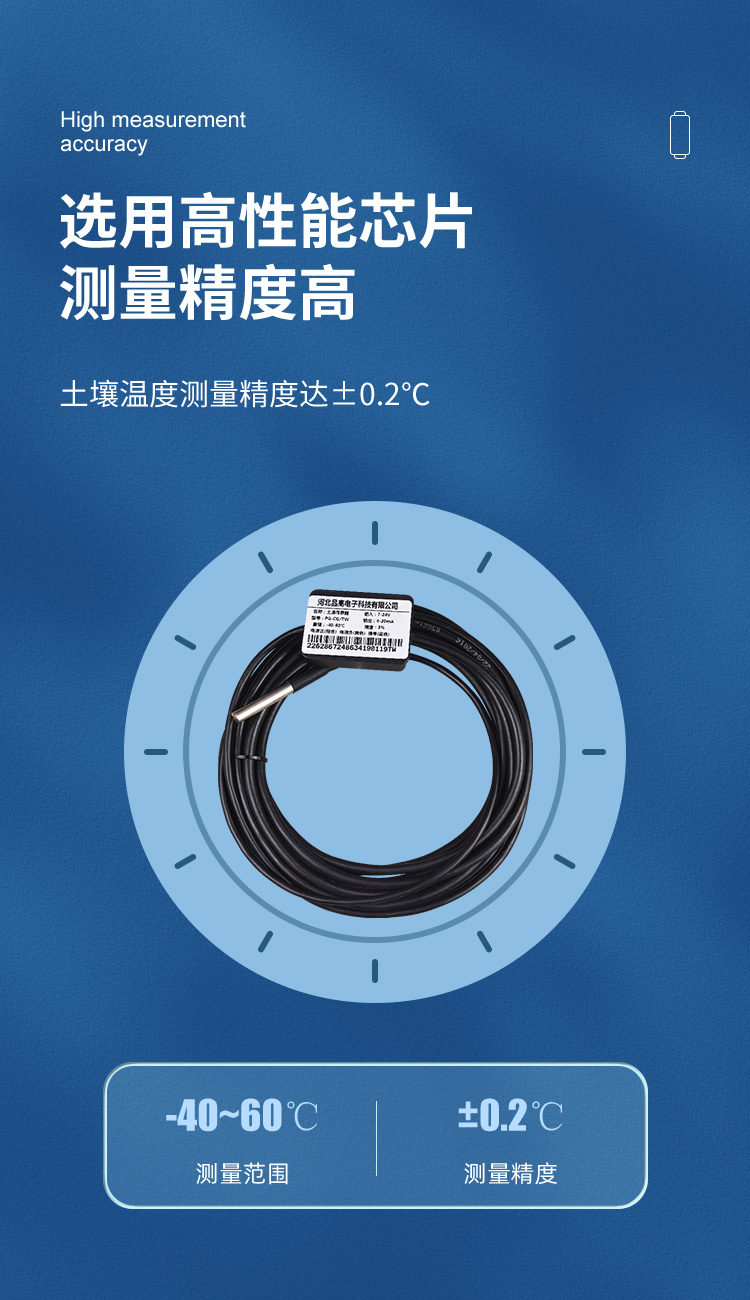

*精度：±0.2℃

*测量范围：-40℃～60℃

*引线长度：2.5米(可定制)

*电路密封：环氧树脂

*稳定时间：通电后500毫秒

2.2产品选型表

暂时无法在飞书文档外展示此内容

2.3产品及尺寸图

[图片]

三、设备安装说明

3.1设备配套清单

设备配套清单：

- 土壤温度传感器一个；

- 合格证、保修卡、说明书各一份。

3.2 安装说明

埋地测量法：

(1) 垂直挖直径大约20cm的土坑；

(2) 深度按照测量需要；

(3) 将传感器温度探头放入坑内；

(4) 将坑填埋压实，确保与土壤紧密接触；

(5) 待稳定一段时间后，即可进行长时间监测和记录。

3.3接线说明

暂时无法在飞书文档外展示此内容

[图片]

四、MODBUS通讯协议

4.1 Modbus协议

⊙通讯协议参数：

暂时无法在飞书文档外展示此内容

⊙Modbus 寄存器

暂时无法在飞书文档外展示此内容

4.2 Modbus 寄存器参数说明及示例

⊙Modbus 寄存器参数说明

暂时无法在飞书文档外展示此内容

意义：温度测量值

举例：如果返回的值是028F (16进制，原码)，则第一字节高字节为02，第二字节低字节为8F，那么温度测量值为（02*256+8F）/10-40=25.5℃。

暂时无法在飞书文档外展示此内容

Modbus地址，可设置为0-255。使用0地址可以设置任何地址，设置后需要重新上电重新启动模块，使此地址生效。

⊙举例说明

1、举例：读寄存器0x0000，即温度的测量值

请求：02 03 00 00 00 01 84 39（8个字节）

暂时无法在飞书文档外展示此内容

响应：02 03 02 02 8F BC 80（7个字节）

暂时无法在飞书文档外展示此内容

2、举例：修改寄存器0x1000，即Modbus从机地址(ADDRESS)

请求：00 16 10 00 00 01 02 00 03 7A 2A （11个字节）

暂时无法在飞书文档外展示此内容

响应：00 16 10 00 00 01 8C D8（7个字节）

暂时无法在飞书文档外展示此内容

五、参数设置

5.1 参数配置使用说明

①、选择正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。

[图片]

②、单独只接一台设备并上电，使用485串口调试相关工具测试，端口号与电脑COM端口号一致，默认波特率为9600bit
