一、产品介绍​



1.1产品概述​



该产品是本司最新研发的一款利用毫米波雷达探测目标的电子设备，其主要作用是用来进行水利监测、污水处理、防洪预警等，其工作原理是基于毫米波雷达开发，测量雷达天线距离液面的高度。毫米波雷达组件主要由射频单元、处理单元和印制板天线构成。其优势在于毫米波雷达可以穿透光照，降雨、扬尘、雾霾或霜等障碍物探测目标，是一种全天候全小时工作的小型传感器，具有集成度高，体积小，接口灵活等优点。​

广泛应用于水利监测，污水处理，防洪预警，化工、石油、制药、造纸等工业领域中的液位监测。​

1.2功能特点​



•

IP65防水等级；​

•

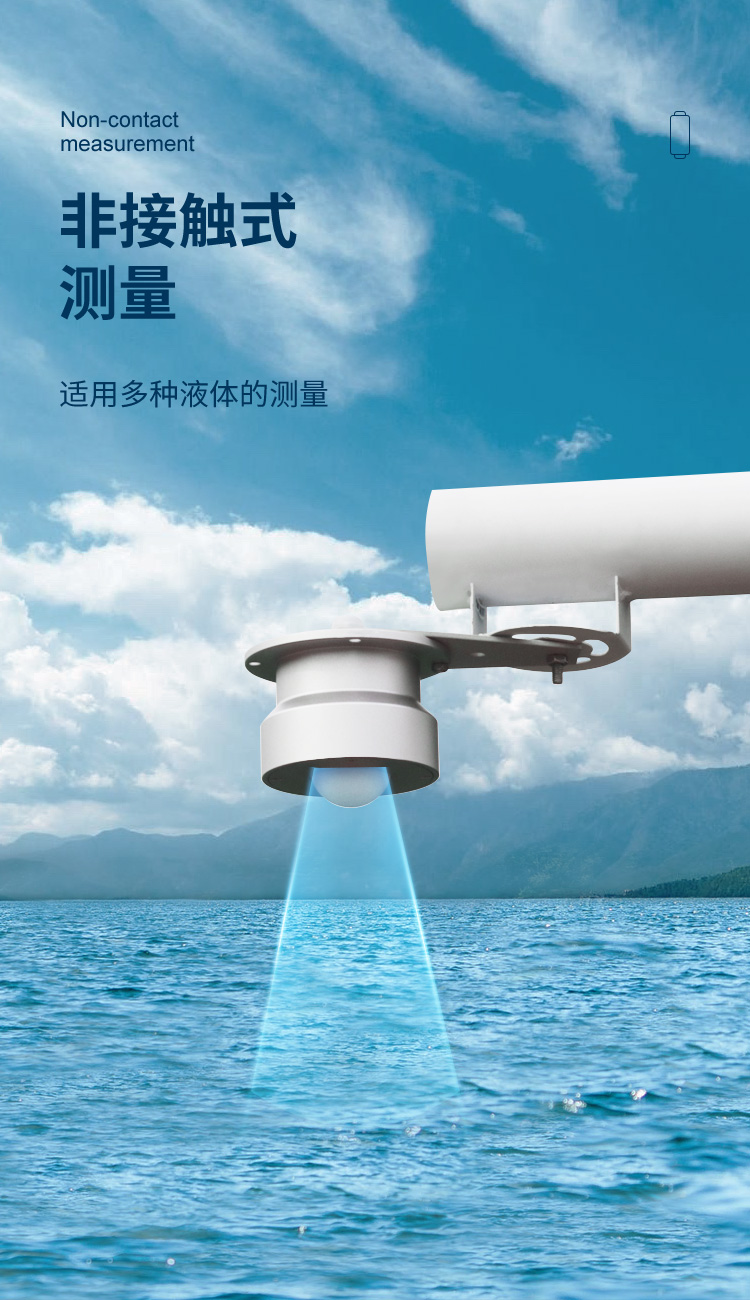

采用非接触式测量方式;​

•

具有集成度高，外观精美的特点；​

•

接口灵活、安装简单，使用寿命长；​

•

不受光照，降雨，粉尘等障碍物的影响； ​

•

可测量较大距离范围，能够满足不同应用下的需求；​

•

能够在不同的温度、湿度、气压等环境下工作，保证测距的准确性；​

•

具有较强的抗干扰能力，能够延迟设备的使用时间，同时也符合环保要求；​

•

具有高精度的距离测量能力，能够在复杂的环境中实现精确的测距。​

1.3产品参数​



​

​

测量频率​

​

​

80GHz​

​

​

通讯接口​

​

​

RS485​

​

​

数据刷新率​

​

​

160ms​

​

​

工作电流​

​

​

15mA​

​

​

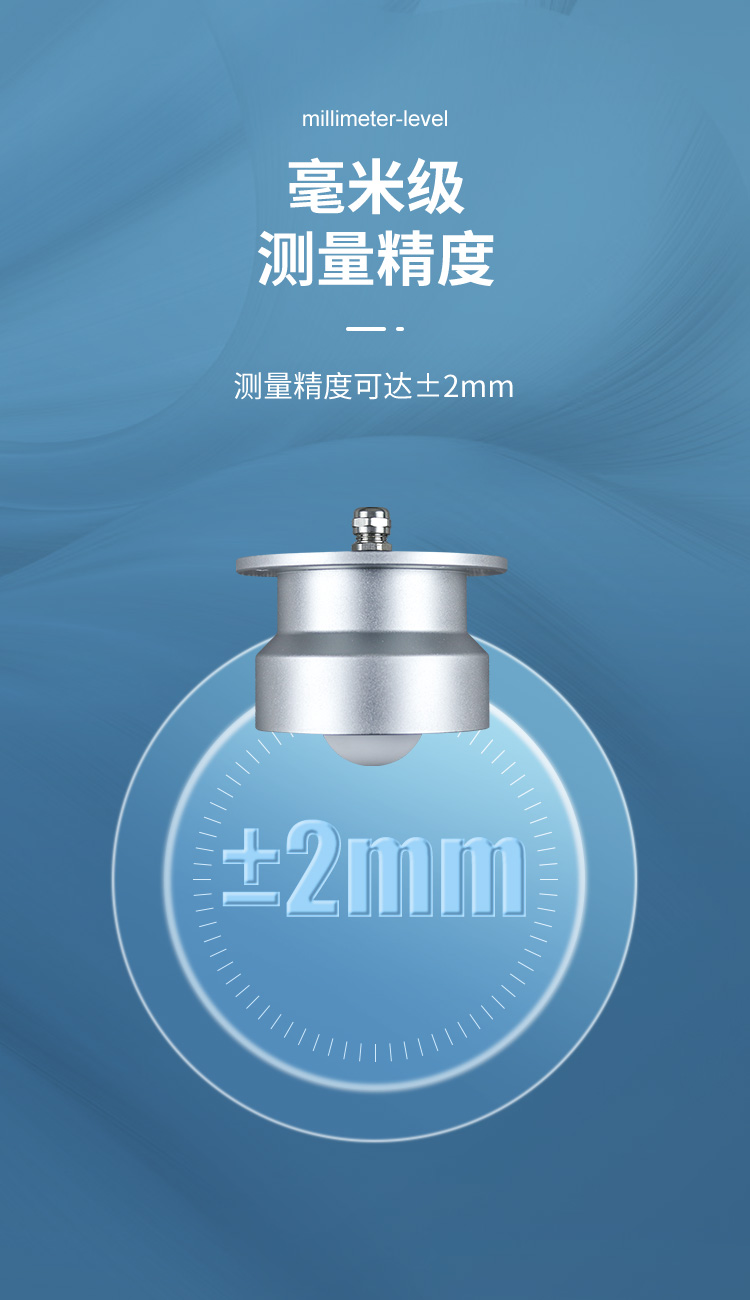

距离测量精度​

​

​

±2mm​

​

​

待机电流​

​

​

13mA ​

​

​

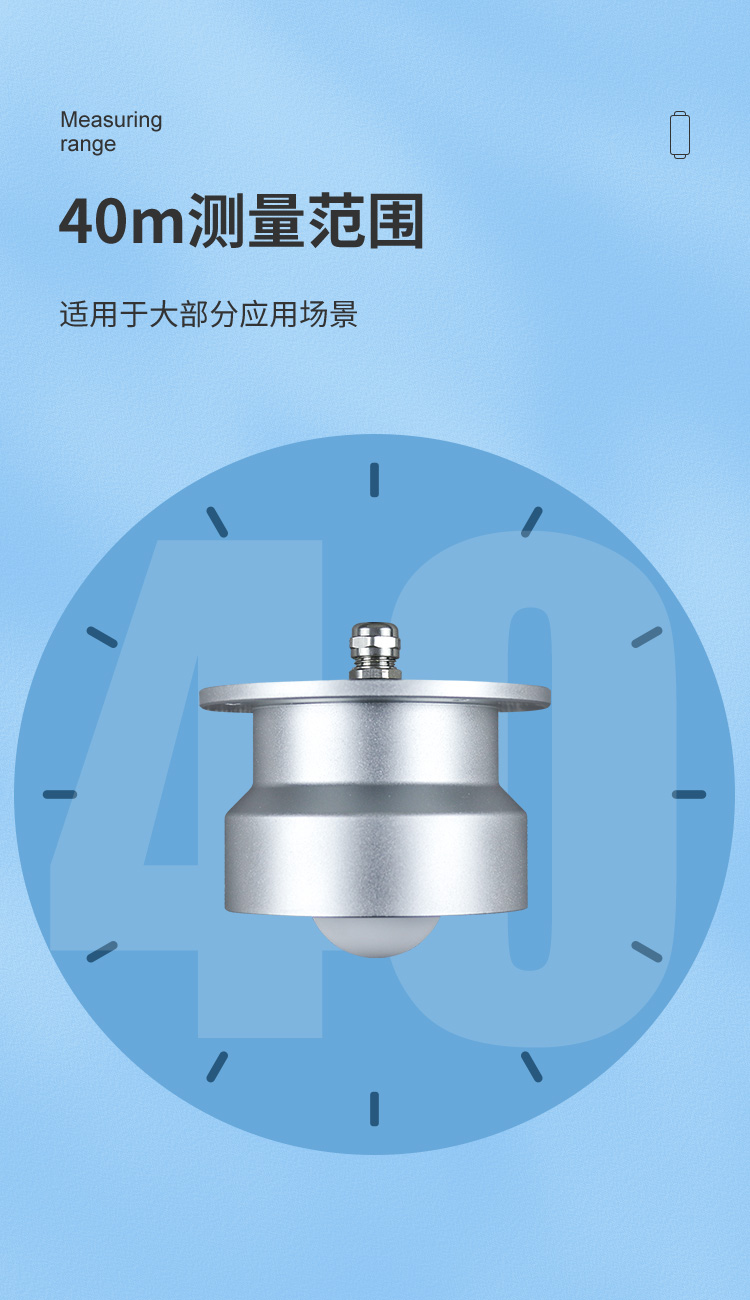

量程范围​

​

​

0.4-40米​

​

​

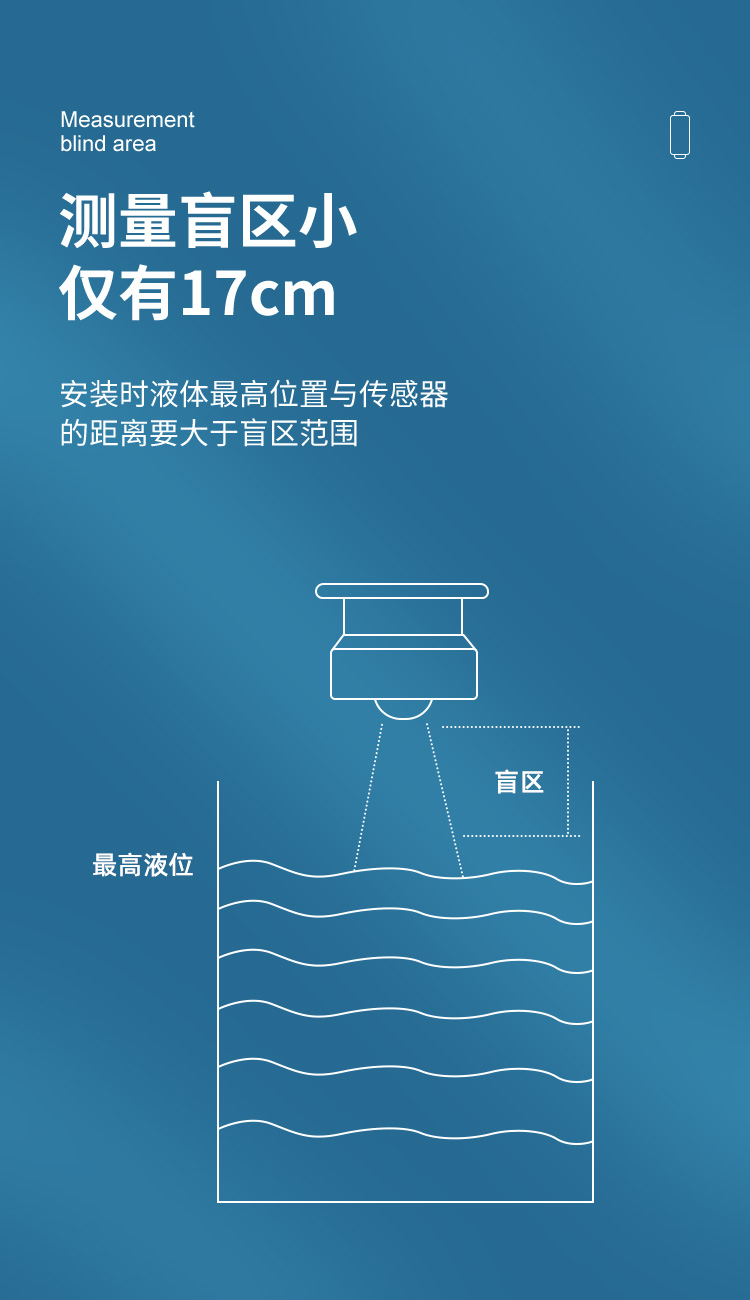

盲区​

​

​

0.167m​

​

​

天线波束宽度​

​

​

±3°​

​

​

工作温度​

​

​

-20~70℃​

​

​

供电电压​

​

​

DC 12V​

​

​

工作湿度​

​

​

0~95%​

​

​

通讯协议​

​

​

MODBUS协议​

​

​

分辨率​

​

​

1mm​

​







​



​

​



​

​



​

​



​

​



​

​



​

​



​

​



​

​



​

​
